過濾器濾芯的起泡點測試介紹

過濾器濾芯的起泡點測試是用來檢測濾芯泡點的一個實驗。實驗具有檢測方便，可靠性好等優點。

一、組成元件：

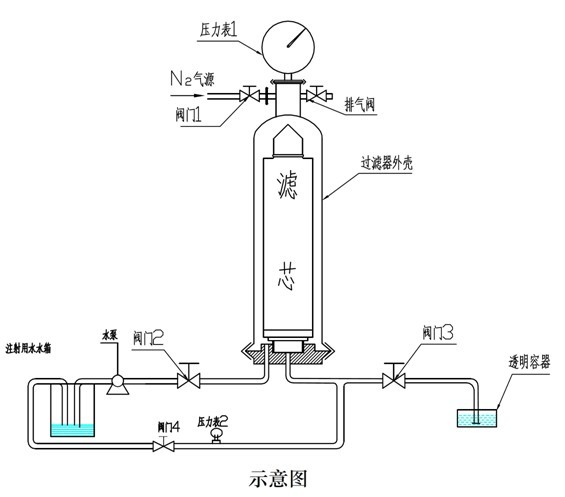

過濾器，壓力表，組合接頭，潔凈氣源，水泵，水箱，管件等。（具體參見示意圖）

二、操作步驟

濕潤過程

1、 完成如上圖所示連接；

2、 關閉閥門 1、3；打開閥門 2、4 及排氣閥，打開水泵，調節閥 4，等排氣閥處出水后關閉排氣閥，開始對濾芯進行沖洗濕潤。

（親水濾芯PES、N6、N66、CN-CA用純水潤濕，疏水濾芯PTFE、PVDF用60%IPA）

3、調節閥門 4，控制壓力表 1 壓力顯示約為 P1=3±0.5bar，按流量為每 10” 大于5L/分鐘，沖洗濕潤濾芯 5 到 10 分鐘；

優點

1、使濾芯更容易、更完全地濕潤，確保泡點測試的準確性；

2、能夠保證濾芯的清潔度。

機器測泡點

關閉水泵，關 閉閥 2，3 打開閥 4，連 接機器氣管到 N2 氣進氣口，然后打開閥門 1，進行機器測試。

手動測泡點

1、 關閉水泵，關閉閥 2。接入 N2 氣源，調節閥門 1，在 1.5 分鐘內均勻地增加壓力 P 1 約為泡點壓力值的一半。

2、 關閉閥門 4，打開閥門 3，然后以 1bar/分鐘的速度加壓，直到出現連續氣泡，此時對應的P1壓力值為泡點值。泡點值測得后，關閉閥門 1，緩慢打開排氣閥，等氣體排完后關閉排氣閥。記錄數據完成測試。
